前言
在上個月（9/26 ~ 9/30）時，微軟在 Ignite 2016 年度技術大會上正式發佈 Windows Server 2016，以及 System Center 2016 產品。在玲瑯滿目的眾多新功能當中，相信不少 IT 人員對於「軟體定義儲存（Software-Defined Storage，SDS）」技術的部分應該越越欲試，它是由 Windows Server 2012 R2 當中的「Storage Space」技術演化而來，並且在 Windows Server vNext 開發時期時稱之為「Storage Spaces Shared Nothing」，在 Windows Server 2016當中則正式稱為「Storage Spaces Direct（S2D）」。

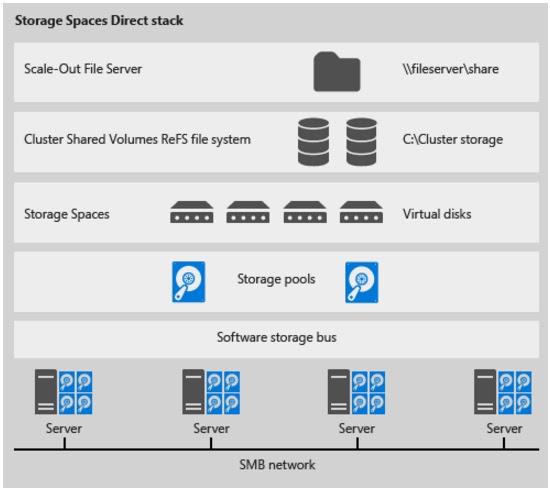

圖 1、Storage Spaces Direct 運作架構示意圖
但是，企業或組織的 IT 管理人員可能苦無手邊沒有相關硬體資源可以進行測試而苦惱。本文，將實作演練透過 Microsoft Azure 公有雲環境，輕鬆建立 S2D 運作環境，讓 IT 管理人員無須準備任何硬體伺服器，即可實作微軟最新一代軟體定義儲存技術 S2D。
S2D 簡介
簡單來說，最新 Windows Server 2016 當中的 S2D 軟體定義儲存技術，與舊版 Windows Server 2012 R2 的 Storage Spaces 技術，最大不同在於它可以將多台硬體伺服器的「本機硬碟（Local Disk）」串聯後整合成一個巨大的儲存資源池。
圖 2、S2D軟體定義儲存技術支援本機硬碟運作架構示意圖
S2D 支援的部署模式
那麼我們來看看 S2D 軟體定義儲存技術支援哪些部署模式，以避免往後實作時發生觀念混亂的情況。在 S2D 技術中支援兩種部署模式：- 超融合式（Hyper-Converged）。
- 分類（Disaggregated）。
倘若，企業或組織希望採用「超融合式（Hyper-Converged）」部署模式，也就是將「運算（Compute）、儲存（Storage）、網路（Network）」等資源，全部都「整合」在一起並將 Hyper-V 及 S2D 技術都運作在「同一個」容錯移轉叢集環境中。那麼，屆時 VM 虛擬主機應該直接運作在 CSV 叢集共用磁碟，而非運作在 SOFS（Sacle-Out File Server）共享路徑，同時也能省去針對檔案伺服器存取及權限的部份進行組態設定，這樣的部署方式適合用於「中小型」規模的運作架構。
圖 3、S2D 超融合式部署模式運作示意圖
如果，企業或組織採用「分類（Disaggregated）」部署模式的話，那麼將會把「運算（Compute）、儲存（Storage）、網路（Network）」等資源「分開」管理，也就是將 Hyper-V 及 S2D 技術都運作在「不同」的容錯移轉叢集環境中，這樣的部署方式則適合用於「中大型」規模的運作架構。
圖 4、S2D 分類部署模式運作示意圖
請注意，在 Microsoft Azure 公有雲環境上，Windows Server 2016 主機「不支援」啟用 Hyper-V 伺服器角色。因此，在 Microsoft Azure 公有雲環境中的 S2D 軟體定義儲存技術，只能建立及使用 SOFS 檔案共享機制。
S2D 硬體需求
倘若，企業或組織的 IT 管理人員，希望在內部資料中心建置 S2D 軟體定義儲存技術的話。下列便是建立 S2D 軟體定義儲存技術時，建議採用的硬體規格及需求清單：- 叢集節點： 最少必須由 2 台叢集節點組成，最多支援至 16 台叢集節點。
- CPU / Memory： 每台叢集節點，建議至少採用 Dual-Socket CPU（Intel Xeon E5 v3 Family）及 128 GB 記憶體。
- 硬碟控制器： 每台叢集節點，必須採用 SATA Connected 或 SAS HBA Connected 硬碟控制器，不支援採用內建的 ACHI Controller 硬碟控制器，或是 RAID Controller 磁碟陣列卡。
- 硬碟數量： 每台叢集節點，最少應該使用 2 顆 SSD 固態硬碟及 4 顆機械式硬碟，並且採用下列搭配方式：
NVMe + SAS 或 SATA HDD。
SAS 或 SATA SSD + SAS 或 SATA HDD。
- 網路卡： 每台叢集節點，最少應具備 1 Port 10GbE 網路卡，並且必須支援 RDMA 特色功能（RoCE、iWARP），目前支援的網路卡廠商有 Mellanox（CX3-Pro）、Chelsio（T5）、Avago/Emulex（Skyhawk）……等。
S2D in Azure實戰演練
建立用於 S2D 的 vNet 虛擬網路
那麼，讓我們開始在 Microsoft Azure 公有雲建立 S2D 運作環境吧。登入 Microsoft Azure Portal 入口網站後，依序點選「新增 > 網路 > 虛擬網路」，請在選取部署模型下拉選單中選擇至「資源管理員」項目後按下建立鈕，在建立虛擬網路視窗中依序填入下列資訊後按下建立鈕：- 名稱： 請填入用於 S2D 運作環境的 vNet 虛擬網路名稱，本文實作環境為「EA-vNet-S2D」。
- 位址空間： 請填入此 vNet 虛擬網路的 IP 位址空間，本文實作環境為「10.10.0.0/16」。
- 子網路名稱： 請填入此 vNet 虛擬子網路的名稱，本文實作環境為「S2D-Node」。
- 子網路位址範圍： 請填入此 vNet 虛擬子網路的 IP 位址空間，本文實作環境為「10.10.75.0/24」。
- 訂用帳戶： 請選擇採用的 Azure 訂閱帳戶名稱。
- 資源群組： 此 vNet 虛擬網路要加入新建的資源群組，或加入至現有的資源群組當中。本文實作環境為建立新的資源群組，並且名稱為「RG-S2D」。
- 位置： 此 vNet 虛擬網路及資源群組所要部署的位置，本文實作環境挑選離台灣最近的資料中心「東亞」。
圖 5、建立資源群組及 vNet 虛擬網路
建立用於 S2D 的儲存體帳戶
順利建立用於 S2D 架構的虛擬網路環境後，接著建立用於 S2D 架構的儲存資源。請在 Azure Portal 入口網站中，依序點選「新增 > 資料+儲存體 > 儲存體帳戶」，在建立儲存體帳戶視窗中依序填入下列資訊後按下建立鈕：- 名稱： 請填入用於 S2D 運作環境的 Blob 儲存體帳戶名稱，本文實作環境為「eablobs2d」。
- 部署模型： 請選擇 Blob 儲存體帳戶所採用的部署類型，本文實作環境搭配新式的 vNet 儲存網路，而非傳統的 vNet 虛擬網路。因此，選擇採用「資源管理員」部署類型。
- 帳戶種類： 考量到後續此 Blob 儲存體帳戶，仍有可能整合 Blob、檔案、資料表與佇列，所以選擇採用「一般用途」帳戶種類。
- 效能： 選擇此 Blob 儲存體帳戶的效能選項，考量屆時 Azure VM 虛擬主機運作效率，因此選擇採用「進階」效能選項。
- 複寫： 選擇此 Blob 儲存體帳戶的複寫方式，預設情況下採用進階效能選擇的 Blob 儲存體帳戶，將自動採用「本地備援儲存體（LRS）」。
- 訂用帳戶： 請選擇採用的 Azure 訂閱帳戶名稱。
- 資源群組： 此 vNet 虛擬網路要加入新建的資源群組，或加入至現有的資源群組當中。本文實作環境採用剛才新建立的資源群組「RG-S2D」。
- 位置： 此 vNet 虛擬網路及資源群組所要部署的位置，本文實作環境挑選離台灣最近的資料中心「東亞」。
圖 6、建立 Blob 儲存體帳戶
建立 S2D 環境 DC 網域控制站
首先，請建立 1 台 Azure VM 虛擬主機（採用 Windows Server 2016 TP5 作業系統），以便擔任屆時 S2D 運作環境的 DC 網域控制站。請在 Azure Portal 入口網站中，依序點選「新增 > Marketplace > 虛擬機器 > Windows Server > Windows Server 2016 Technical Preview 5」，在選取部署模型下拉選單中選擇至「資源管理員」項目後按下建立鈕，在建立虛擬機器視窗中依序填入下列資訊後按下建立鈕：- 名稱： 請填入此台 Azure VM 虛擬主機的名稱，本文實作環境為「S2D-DC」。
- VM disk type： 選擇此台 Azure VM 虛擬主機的磁碟種類，考量屆時 Azure VM 虛擬主機運作效率，因此選擇採用「高階（SSD）」選項。
- 使用者名稱： 請鍵入此台 Azure VM 虛擬主機預設管理者帳號名稱，本文實作環境為「Weithenn」。
- 密碼： 請鍵入此台 Azure VM 虛擬主機預設管理者密碼。
- 確認密碼： 請再次鍵入此台 Azure VM 虛擬主機預設管理者密碼，以確認 2 次管理者密碼皆鍵入相同無誤。
- 訂用帳戶： 請選擇採用的 Azure 訂閱帳戶名稱。
- 資源群組： 此 vNet 虛擬網路要加入新建的資源群組，或加入至現有的資源群組當中。本文實作環境採用剛才新建立的資源群組「RG-S2D」。
- 位置： 此 vNet 虛擬網路及資源群組所要部署的位置，本文實作環境挑選離台灣最近的資料中心「東亞」。
圖 7、建立 Azure VM 虛擬主機
請注意，本文在撰寫時 Azure 公有雲的 Makeplace 當中，仍僅提供 Windows Server 2016 TP5 技術預覽版本。因此，倘若你採用如同本文的建置方式，則建置好的 S2D 軟體定義儲存資源，應該僅使用於測試或研發環境而非線上營運環境。接著，在選擇 VM 虛擬主機規模大小的視窗中，選擇此 VM 虛擬主機的運作規模。本文實作環境中選擇採用「DS1 標準」的 VM 虛擬主機規模後，請按下「選取」鈕。
圖 8、選擇 Azure VM 虛擬主機採用的規模大小
建立 Azure VM 虛擬主機的第 3 個步驟，選擇此台 VM 虛擬主機採用的儲存體帳戶、vNet 虛擬網路……等資訊，請依序選擇下列相關資訊後按下確定鈕：
- 儲存體帳戶： 請選擇此台 Azure VM 虛擬主機採用的儲存體帳戶，本文實作環境選擇剛才建立的「eablobs2d」儲存體帳戶。
- 虛擬網路： 請選擇此台 Azure VM 虛擬主機採用的 vNet 虛擬網路，本文實作環境為選擇剛才建立的「EA-vNet-S2D」虛擬網路。
- 子網路： 請選擇此台 Azure VM 虛擬主機採用的 vNet 虛擬網路子網段，本文實作環境選擇剛才建立的「S2D-Node（10.10.75.0/24）」虛擬子網路。
- 公用 IP 位址： 啟用此台 Azure VM 虛擬主機採用 Public IP 位址，以便屆時可由網際網路透過 RDP 遠端桌面連線進行管理，本文實作環境定義名稱為「S2D-DC-PIP」。
- 網路安全性群組： 定義此台 Azure VM 虛擬主機的防火牆規則，預設情況下只會開啟「RDP（TCP / 3389）」防火牆輸入規則，本文實作環境定義名稱為「S2D-DC-NSG」。
- 擴充功能： 選擇 Azure VM 虛擬主機是否安裝其它擴充功能，例如，Microsoft Antimalware。本文實作環境未選擇安裝任何擴充功能。
- 可用性設定組： 在 Azure 公有雲環境中的 VM 虛擬主機，倘若需要可用性則需要建立可用性設定組。考量後續 S2D 運作環境的可用性，應該要建立 2 台 DC 網域控制站，因此建立名稱為「AS-S2D-DC」的可用性設定組。
- 監控： 是否針對 VM 虛擬主機啟用監控機制，預設情況下便會為 VM 虛擬主機啟用監控機制。
- 診斷儲存體帳戶： 將 Azure VM 虛擬主機的診斷資料寫入至儲存體帳戶中，本文實作環境定義名稱為「eablobs2ddiag」。
圖 9、組態設定 Azure VM 虛擬主機選擇性功能
在建立 Azure VM 虛擬主機的最後步驟中，確認相關資訊無誤後便可以按下確定鈕，執行建立 Azure VM 虛擬主機的動作。
圖 10、建立 Azure VM 虛擬主機
當 Azure 公有雲環境的 VM 虛擬主機部署完成後，便可以準備將這台單機 VM 虛擬主機提升為 DC 網域控制站。值得注意的是，與「內部部署（On-Premise）」DC 網域控制站不同的地方，需要建立「額外」的資料磁碟來儲存 AD 資料庫、記錄檔及 SYSVOL。請在 Azure Portal 管理介面中，依序點選「S2D-DC > 設定 > 磁碟 > 連結新項目」，在連結新磁碟視窗中依序填入及點選填入下列資訊後按下建立鈕：
- 名稱： 請鍵入 S2D-DC 虛擬主機新增的資料磁碟名稱，本文實作環境為「S2D-DC-Database-Disk」。
- 類型： 因為此資料磁碟僅用於儲存 AD 資料庫、記錄檔及 SYSVOL，因此採用預設的「標準」類型即可。
- 大小： 此資料磁碟儲存空間大小，本文實作環境為「10 GiB」。
- 位置： 指定將此新增的資料磁碟，存放至先前所建立的「eablobs2ddiag」Blob 儲存體當中。
- 主機快取： 由於儲存 AD 資料庫、記錄檔及 SYSVOL 等資料，並不適合使用主機快取機制因此請選擇至「無」。
圖 11、為 S2D-DC 新增資料磁碟以便存放 AD 資料庫、記錄檔及 SYSVOL
完成建立及掛載空的資料磁碟後，便可以將該資料磁碟進行「初始化（Initialize）」及「格式化（New Volume）」的動作。值得注意的是，存放 AD 資料庫、記錄檔及 SYSVOL 的分割區，檔案系統必須採用「NTFS」才行，並不支援採用新式的「ReFS」檔案系統。
預設情況下，Windows Server 2016 主機掛載的資料磁碟，將會採用新式的「ReFS」檔案系統進行分割區格式化的動作。
最後，預設情況下 Azure VM 虛擬主機會採用「動態」IP 位址，但這樣可能會影響 DC 網域控制站的運作，因此請為 S2D-DC 虛擬主機設定採用「靜態」IP 位址。請依序點選「S2D-DC > 設定 > 網路介面 > IP configurations > ipconfig1」，在 ipconfig1 視窗中請在指派區由預設的動態選擇至「靜態」，然後按下儲存圖示即可。
圖 12、為 S2D-DC 虛擬主機指派使用固定 IP 位址
之後便可以如同內部部署方式，將 S2D-DC 虛擬主機提升為 DC 網域控制站（本文實作網域名稱為 s2d.weithenn.org）。值得注意的是，在提升成為 DC 網域控制站的過程中，記得將 AD 資料庫、記錄檔及 SYSVOL 的分割區指向至剛才新增的資料磁碟（本文實作環境為 F 槽）。
圖 13、將 AD 資料庫、記錄檔及 SYSVOL 指向至新增的資料磁碟 F 槽
當 S2D-DC 成功擔任 DC 網域控制站後，記得以網域管理員身分登入 S2D-DC 主機，然後開啟 DNS 管理員將預設的 Forwarders 設定刪除。然後，回到 Azure Portal 頁面中，為 S2D 使用的 vNet 虛擬網路指定採用的 DNS 伺服器。在本文實作環境中，為「EA-vNet-S2D」虛擬網路指定的 DNS 伺服器為「S2D-DC（10.10.75.4）」。
圖 14、為 vNet 虛擬網路指定使用的 DNS 伺服器 IP 位址
建立 S2D-Node 成員伺服器
在本文實作環境中，我們建立「3 台」S2D-Node 成員伺服器，分別命名為「S2D-Node01、S2D-Node02、S2D-Node03」。由於建立 S2D-Node 虛擬主機的操作步驟，與剛才建立 S2D-DC 虛擬主機大致相同因此便不再贅述。唯一不同的部分是每台 S2D-Node 成員伺服器，屆時將會新增「3 顆」資料磁碟，因此在 VM 虛擬主機規模大小視窗中，選擇採用「DS2標準」的運作規模。順利部署 3 台 S2D-Node 成員伺服器後，請幫每台 S2D-Node 主機新增「3 顆」資料磁碟，並且加入剛才所建立的「s2d.weithenn.org」網域環境。
圖 15、將 3 台 S2D-Node 成員主機加入 s2d.weithenn.org 網域環境
建立 S2D 容錯移轉叢集
請使用伺服器管理，為 3 台 S2D-Node 成員主機安裝「容錯移轉叢集」伺服器功能，或使用 PowerShell 指令一次幫 3 台主機進行安裝伺服器功能的動作。
圖 16、使用 PowerShell 指令，快速幫 3 台 S2D-Node 成員主機安裝容錯移轉叢集伺服器功能
接著，請開啟容錯移轉叢集管理員建立 S2D 容錯移轉叢集，或使用 PowerShell 指令快速建立 S2D 容錯移轉叢集。本文實作環境中，指定 S2D 容錯移轉叢集名稱為「S2D-Cluster」，而容錯移轉集的固定 IP 位址為「10.10.75.10」。
圖 17、使用 PowerShell 指令，建立 S2D 容錯移轉叢集
順利建立 S2D 容錯移轉叢集後，便可以開啟容錯移轉叢集管理員確認相關運作狀態是否正常，例如，叢集核心資源是否正確進行組態設定作業，並且運作狀態為「線上（Online）」。
圖 18、確認 S2D 容錯移轉叢集運作狀態正確無誤
啟用 Storage Spaces Direct 機制
在啟用 S2D（Storage Spaces Direct）機制之前，先確認是否可以看到加入 S2D 叢集中所有 S2D-Node 主機的磁碟數量。舉例來說，本文實作環境中每台 S2D-Node 叢集節點掛載 3 顆磁碟，因此應該看到總數「9 顆」磁碟才正確。請使用 PowerShell 指令「Get-PhysicalDisk」，確認 S2D 叢集中磁碟總數量。
圖 19、使用 PowerShell 指令確認 S2D 叢集中磁碟總數量
因為，此 S2D 軟體定義儲存運作環境為 Azure 公有雲的 VM 虛擬主機，所以磁碟的「媒體類型（MediaType）」判定為「UnSpecified」，因此在我們建立 S2D 機制時，執行的 PowerShell 指令「Enable-ClusterS2D」必須加上額外參數處理，例如，停用 S2D 的快取模式及略過自動組態設定機制。
圖 20、執行 PowerShell 指令 Enable-ClusterS2D 建立 S2D 軟體定義儲存環境
因為在剛才執行 Enable-ClusterS2D 指令時，我們略過自動組態設定機制，所以必須手動執行「New-StoragePool」指令，建立 S2D 的 Storage Pool 部分。也就是將 3 台 S2D-Node 共 9 顆磁碟串聯成 1 個大的儲存資源池。
圖 21、執行 PowerShell 指令建立 S2D Storage Pool
順利建立好 S2D Storage Pool 之後，我們就可以處理剛才磁碟 MediaType 的問題了。請執行 PowerShell 指令「Get-StorageSubsystem」，將剛才磁碟 MediaType 判斷為 UnSpecified 的部分，手動指定為「HDD」。
圖 22、手動指定磁碟的 MediaType 為 HDD
建立 vDisk 及 Volume
現在，我們可以放心在 S2D 叢集運作環境中，分別建立具備 2 份鏡像資料（2-Way Mirror），以及 3 份鏡像資料（3-Way Mirror）的 vDisk 及 Volume。在下列執行的 PowerShell 指令「New-Volume」中，我們將會分別建立名稱為「2Way-vDisk」以及「3Way-vDisk」的 S2D 叢集共用磁碟，同時這個 S2D Volume 將會採用最新的「ReFS」檔案系統。
圖 23、建立 2 份及 3 份鏡像資料的 vDisk 及 Volume
建立 2 份鏡像資料的 vDisk 倘若指派的空間為 10 GB，那麼實際佔用的儲存空間將為 20 GB，建立 3 份鏡像資料的 vDisk 則佔用的儲存空間為 30 GB。鏡像資料將由 S2D 機制的演算法進行管理，實際上使用以及看到的儲存空間仍為 10 GB。
順利建立 2 份及 3 份鏡像資料的 vDisk 及 Volume 之後，在容錯移轉叢集管理員中當然也可以順利看到 Storage Disk 等相關資訊。
圖 24、透過容錯移轉叢集管理員管理介面，查看 S2D Storage Disk 資訊
建立 SOFS 檔案分享資源
最後，請為 3 台 S2D-Node 叢集節點主機安裝「檔案伺服器」角色，並且新增高可用性檔案伺服器角色，在本文實作環境中名稱為「S2D-SOFS」。接著，便可以新增 SOFS 檔案分享資源並且設定資料夾的存取權限，在本文實作環境中建立的分享資料夾名稱為「Share」，組態設定完畢後便可以開啟檔案總管，嘗試放入測試檔案至 S2D 所建立的 SOFS 分享資料夾。
圖 25、測試能否順利放入測試檔案至 S2D 所建立的 SOFS 分享資料夾
